TP - Cartes numériques

Les cartes numériques, accessibles depuis un ordinateur ou un téléphone, remplacent progressivement les cartes sur papier. Dans le cadre de ces travaux pratiques, vous constaterez que ces outils numériques ne se contentent pas de nous orienter ; ils enrichissent notre expérience avec une multitudes d'outils et informations utiles.

<>Vous connaissez probablement Google Maps, mais vous allez découvrir d'autres technologies de cartographie dont certaines permettent à leurs utilisateurs de contribuer activement à leur mise à jour.

1. Géoportail

Géoportail est une plateforme en ligne développée par l'Institut National de l'Information Géographique et Forestière (IGN) en France. Elle permet d'accéder à des cartes et des données géographiques du territoire français de manière très détaillée.

1.1. Découverte

À vous

  1. Connectez-vous sur le site https://www.geoportail.gouv.fr/
  2. Cliquez sur le bouton CARTES situé en haut à gauche
  3. Choisissez le fond de carte Plan IGN
  4. Retrouvez votre lycée en saisissant son adresse dans la barre de recherche GéoPortail

En regardant dans la zone inférieure gauche de la carte, vous devez observer l'échelle de celle-ci. Une échelle de 1:4000 signifie que 1 cm sur la carte correspond à 4000 cm dans la réalité. Vous avez la possibilité de controller le niveau de zoom en cliquant sur les boutons + et - situés en haut à gauche de la carte.

Observer le niveau de détail de la carte en fonction du niveau de zoom

  1. Dézoomez progressivement la carte
  2. Remarquez à quelle échelle le nom du lycée n'est plus visible sur la carte.

Une carte est composée de nombreux tracés de différentes couleurs et styles, comme des lignes continues ou pointillées, chacun représentant des informations spécifiques. Pour comprendre ce que chaque symbole signifie, il est essentiel de consulter la légende de la carte.

Consulter la légende de la carte

  1. Consultez la légende de la carte en choisissant une de ces méthodes:
    • Clic droit sur la carte / Afficher la légende / Plan IGN
    • Clic sur la troisième icône bleue en haut de la carte / Plan IGN
  2. Êtes-vous capable de repérer les pistes cyclables autour du lycée ?
  3. Dans la légende, trouvez de quelle couleur doit être la mairie du 19e arrondissement. Avec ça, trouvez la rapidement sur le plan.

1.2. Jeux de données

Un jeu de données, c'est un groupement de données autour d'un thème.

Géoportail permet d'afficher des données thématiques qui se superposent à la carte de base.

Étape 1 - Les établissements du supérieur

  1. Cliquez sur "Cartes"
  2. Dans la section "Données thématiques", cliquez sur la rubrique "Éducation et recherche"
  3. Cliquez sur le jeu de données "Enseignement supérieur"
  4. Trouvez cinq établissements du supérieur à proximité du lycée Bergson.

Étape 2 - Données culturelles

  1. Masquez le jeu de données des établissements du supérieur
  2. Dans la section "Données thématiques", cliquez sur la rubrique "Culture et patrimoine"
  3. Cliquez sur le jeu de données "Musées"
  4. Quels sont les deux musées les plus proches du lycée ?
  5. Quel est le lycée le plus proche de chez vous ?

Étape 3 - Données économiques

  1. Masquez le jeu de données des établissements du supérieur
  2. Dans la section "Données thématiques", cliquez sur la rubrique "Économie et statistique"
  3. Cliquez sur la rubrique "Niveau de vie"
  4. Cliquez sur le jeu de données "Niveau de vie"
  5. Consultez la légende relative au niveau de vie et identifiez le niveau de vie du secteur où se trouve le lycée
  6. Dézoomez afin de voir toute l'Île-de-France. Qu'observez-vous concernant la répartition du niveau de vie ?

1.3. Fonds de cartes

Un fond de carte est la base graphique permettant de représenter des informations géographiques. Il peut s'agir de simples représentations géométriques des rues et des zones administratives, ou de représentations plus complexes comme des photographies aériennes ou satellites.

Étape 1 - Affichage de deux fonds de carte

  1. Cliquez sur "Cartes"
  2. Activez le fond de cartes "Photographies aériennes"

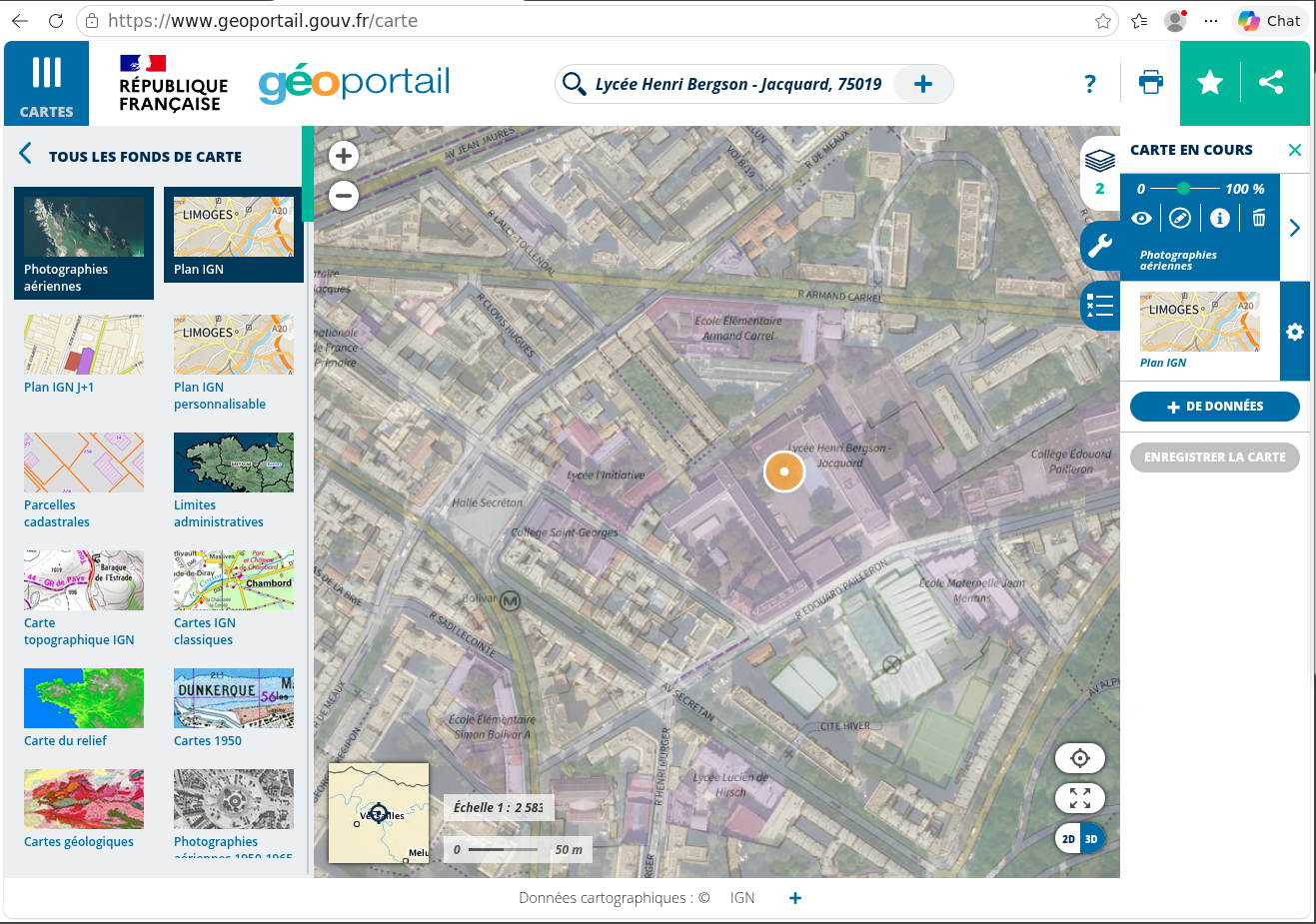

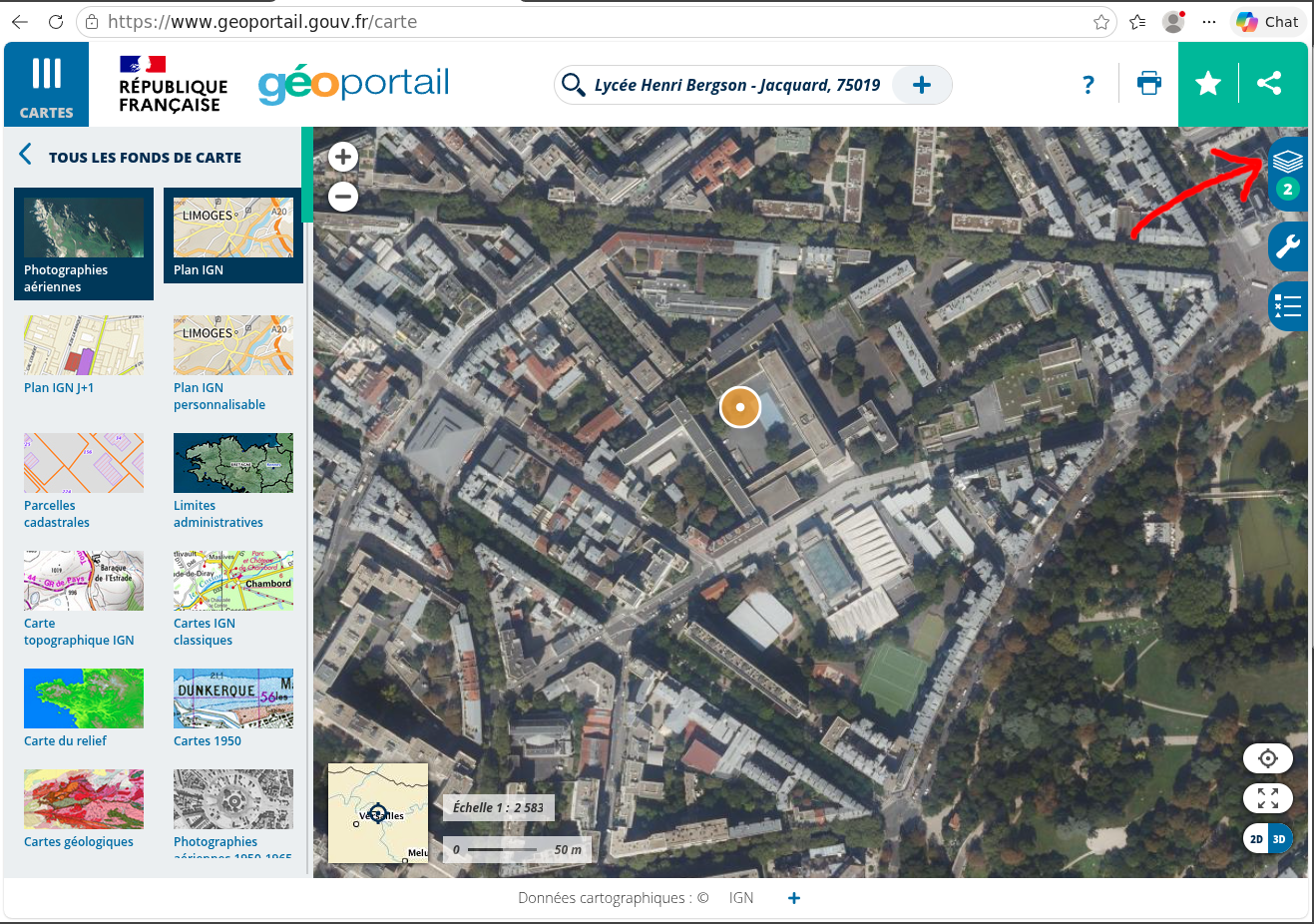

  3. Essayez de superposer les deux fonds de cartes en utilisant l'outil indiqué sur l'image suivante:

Étape 2 - Voyage dans le temps

  1. Cliquez sur "Cartes"
  2. Cliquez sur "Voir tous les fonds de carte"
  3. Activez les fonds cartes "Photographies aériennes" et "Photographies aériennes 1950-1965
  4. Explorez les environs du lycée ou de votre domicile et vo vouez comment ils ont changé.

1.4. Outils

Les cartes numériques proposent des outils tels que la mesure d'une distance ou d'une surface.

À vous

  1. Remettez les fonds ce carte comme avant, ou quittez le site puis revenez-y.
  2. Cliquez sur l'icône en forme de clé à molette pour accéder aux outils.
  3. Effectuez les mesutes suivantes :
    • En vue Photographies aériennes, mesurez la longueur de l'un des terrains de football à proximité du gymnase du lycée. A-t-il la longueur règlementaire ?
    • Mesurez la distance à pied entre chez vous et le lycée
    • Voyagez un peu en vous rendant au nord ouest du Canada. Trouvez un iceberg et mesurer sa superficie. Trouvez sur le Web celle de votre ville et comparez.
    • Je voudrais aller courrir aux Buttes Chaumont mais j'ai peur qu'il y ait trop de côtes. Testez l'outil Établir un profil altimétrique et essayez de comprendre comment il fonctionne.
